Warmgewalzte und feuerverzinkte Produktion

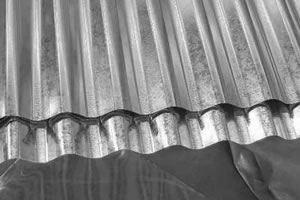

Feuerverzinkte Bleche und Rollen

Zulässige Maßabweichung
BDS EN 10143
Zertifikat
EN 10 204
Bleche
Dicke s (mm) Form der Bleche(mm)
1000/2000 1250/2500
Gewicht pro Blech(kg)
0.35 5.50 8.59
0.40 6.28 9.81
0.50 7.85 12.27
0.60 9.42 14.72
0.70 10.99 17.17
0.80 12.56 19.63
1.00 15.70 24.53
1.20 18.84 29.44
1.50 23.55 36.80
2.00 31.40 49.06
2.50 39.25 61.33
3.00 47.10 73.60
4.00 62.80 98.13

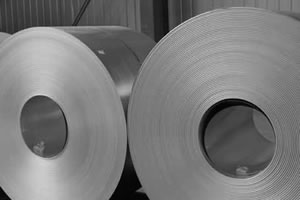

Rollen
Dicke s(mm) Breite der Rollen(mm)
0,40 - 2,5 1000; 1250
Innendurchmesser 600 mm ± 20 %
Außendurchmesser 1100 - 1400 mm

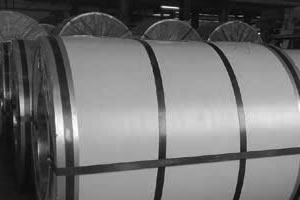

Blech mit PVC-Beschichtung in Rollen

Zulässige Maßabweichung
BDS EN 10169-Т1
Zertifikat
EN 10 204
Rollen
Dicke s (mm) Breite der Rollen (mm)
0,35 - 1,5 1000; 1075;1250;1300
Innendurchmesser: 600 mm ± 20 %
Außendurchmesser: 1100 - 1400 mm
Farbe – RAL-Karte

Feuerverzinkte Bleche

Zulässige Maßabweichung
BDS EN 10051
Zertifikat
EN 10 204
FV Bleche
Dicke s (mm) Breite der Rollen (mm)
1000/2000 1250/2500 1250/4000 1250/6000 1500/6000
Gewicht pro Blech (kg)
1.50 23.55 36.80 37.80 - -
2.00 31.40 49.06 78.50 - -
2.50 39.25 61.33 98.13 - -
3.00 47.10 73.59 117.75 - -
4.00 62.80 98.13 157.00 235.50 282.60
5.00 78.50 122.66 198.40 294.38 353.25
6.00 94.20 147.19 235.04 353.25 423.90
8.00 125.60 196.25 314.00 471.00 565.20
10.00 157.00 245.32 392.52 588.75 706.50
12.00 188.40 294.38 471.00 706.50 847.80

FV Rollen

Dicke s(mm) Breite der Rollen (mm)
1,5 - 12,0 1000; 1250; 1500
Innendurchmesser 850 mm ± 7 %
Außendurchmesser 1100 - 1900 mm

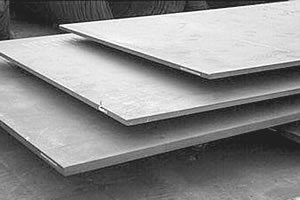

Warmgewalzte Dickbleche

Zulässige Maßabweichung
BDS EN 10029
Zertifikat
EN 10 204
Dicke s(mm) Form der Bleche(mm)
1500/6000 2000/6000 2000/8000
Gewicht pro Blech(kg)
14 989 1319 1758
15 1060 1413 1884
16 1130 1507 2010
18 1272 1696 2261
20 1413 1884 2512
22 1554 2072 2763
25 1766 2355 3140
30 2120 2826 3768
35 2473 3297 4396
40 2826 3768 5024
50 3533 4710 6280
60 4239 5652 7536
